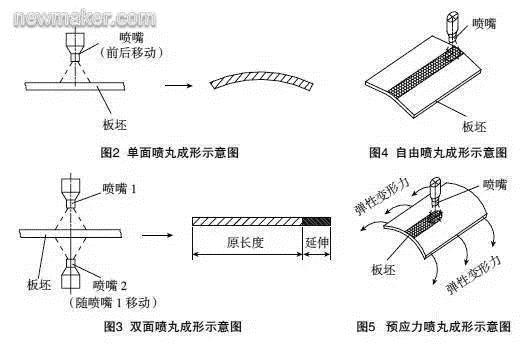

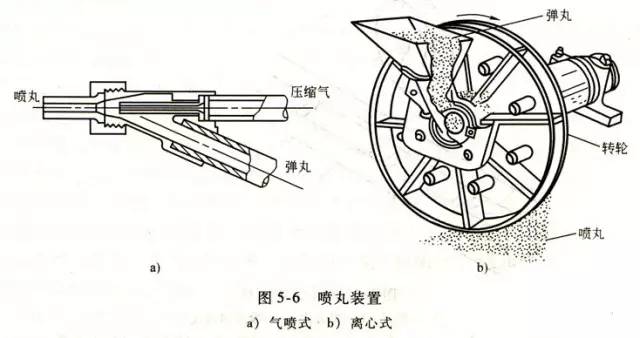

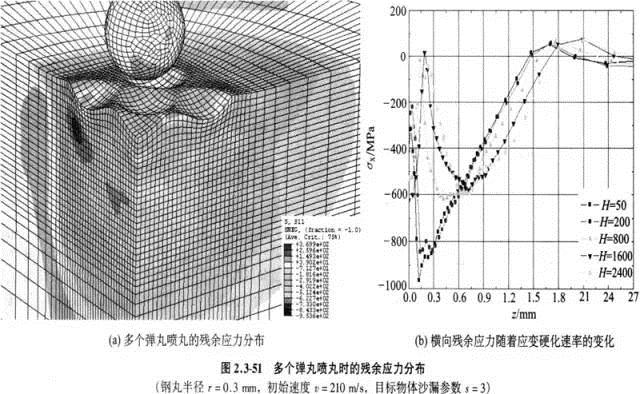

噴丸強(qiáng)度影響噴丸強(qiáng)度的工藝參數(shù)主要有：彈丸直徑、彈流速度、彈丸流量、噴丸時間等。彈丸直徑越大，速度越快，彈丸與工件碰撞的動量越大，噴丸的強(qiáng)度就越大。噴丸形成的殘余壓應(yīng)力可以達(dá)到零件材料抗拉強(qiáng)度的60％，殘余壓應(yīng)力層的深度通?？蛇_(dá)0.25mm，最大極限值為１mm左右。噴丸強(qiáng)度需要一定的噴丸時間來保證，經(jīng)過一定時間，噴丸強(qiáng)度達(dá)到飽和后，再延長噴丸時間，強(qiáng)度不再明顯增加。在噴丸強(qiáng)度的阿爾門試驗中，噴丸強(qiáng)度的表征為試片變形的拱高。

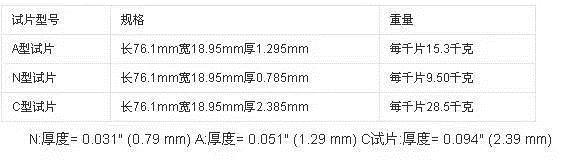

阿爾門（Almen）試驗 噴丸強(qiáng)度常用N試片（用于有色金屬試驗）、A試片（最常用）、C試片（更高強(qiáng)度）來進(jìn)行測量，A試片和C試片之間關(guān)系為近似3倍關(guān)系。如用C試片測得強(qiáng)度為0.15-0.20Cmm就相當(dāng)于0.45-0.60Amm。圖中厚的為C試片，薄的為A試片。試驗過程中，先測量試片原有變形，然后將卡好該試片的工裝置于噴丸箱內(nèi)，采用與工件相同的工藝進(jìn)行噴射。噴丸結(jié)束，取下試片，測量變形拱高。
噴丸覆蓋率覆蓋率是指工件上每一個點(diǎn)被鋼丸打到的次數(shù)，有人對噴丸覆蓋率常這樣認(rèn)為：我的噴嘴1上1下噴工件2遍，不就可以滿足200％的覆蓋率了嗎？乍一聽覺得有道理，其實(shí)不是這樣的。覆蓋率的測量是這樣的：先在工件表面涂上一層彩釉或螢光釉，然后按工藝參數(shù)對工件進(jìn)行噴丸，每噴表面一遍將工件取出，在顯微鏡（放大鏡）下觀察所殘留的涂層在表面所占的比例，如還有20％殘留，則覆蓋率為80％。當(dāng)殘留只有2％，即覆蓋率為98％時，可視為全部清除，即覆蓋率為100％，此時就有一個時間。若達(dá)到400％的覆蓋率，就是4倍的該時間。

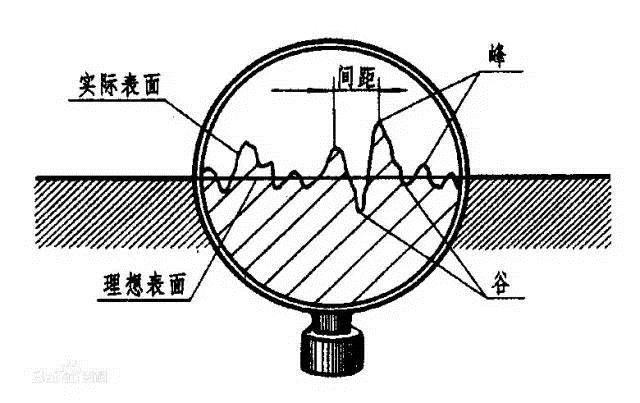

覆蓋率的影響因素影響覆蓋率的因素有零件材料硬度、彈丸直徑、噴射角度和距離、噴丸時間等。在規(guī)定的噴丸強(qiáng)度條件下，零件的硬度低于或等于標(biāo)準(zhǔn)試片硬度時，覆蓋率能達(dá)到100％；反之，覆蓋率會下降。在相同的彈丸流量下，噴嘴與工件的距離越長、噴射的角度越小、彈丸直徑越小，達(dá)到覆蓋率要求的時間就越短。噴丸強(qiáng)化時，應(yīng)選擇大小合適的彈丸、噴射角度及距離，使噴丸強(qiáng)度和覆蓋率同時達(dá)到要求值。表面粗糙度由于鋼丸的噴射，對工件表面的粗糙度產(chǎn)生一定的變化。影響表面粗糙度的因素有零件材料的強(qiáng)度和硬度、彈丸直徑、噴射的角度和速度、零件的原始表面粗糙度。在其他條件相同的情況下，零件材料的強(qiáng)度和表面硬度值越高，塑性變形越困難，彈坑越淺，表面粗糙度值越小；彈丸的直徑越小，速度越慢，彈坑就越淺，表面粗糙度值就變小；噴射的角度大，彈丸速度的法向分量越小，沖擊力越小，彈坑越淺，彈丸的切向速度越大，彈丸對表面的研磨作用就越大，表面粗糙度值就越?。涣慵脑急砻娲植诙纫彩怯绊懸蛩刂?，原始表面越粗糙，噴丸后表面粗糙度值降低越??；相反，表面越光滑，噴丸后表面變得粗糙。當(dāng)對零件進(jìn)行高強(qiáng)度的噴丸后，深的彈坑不但加大表面粗糙度值，還會形成較大的應(yīng)力集中，嚴(yán)重削弱噴丸強(qiáng)化的效果。
